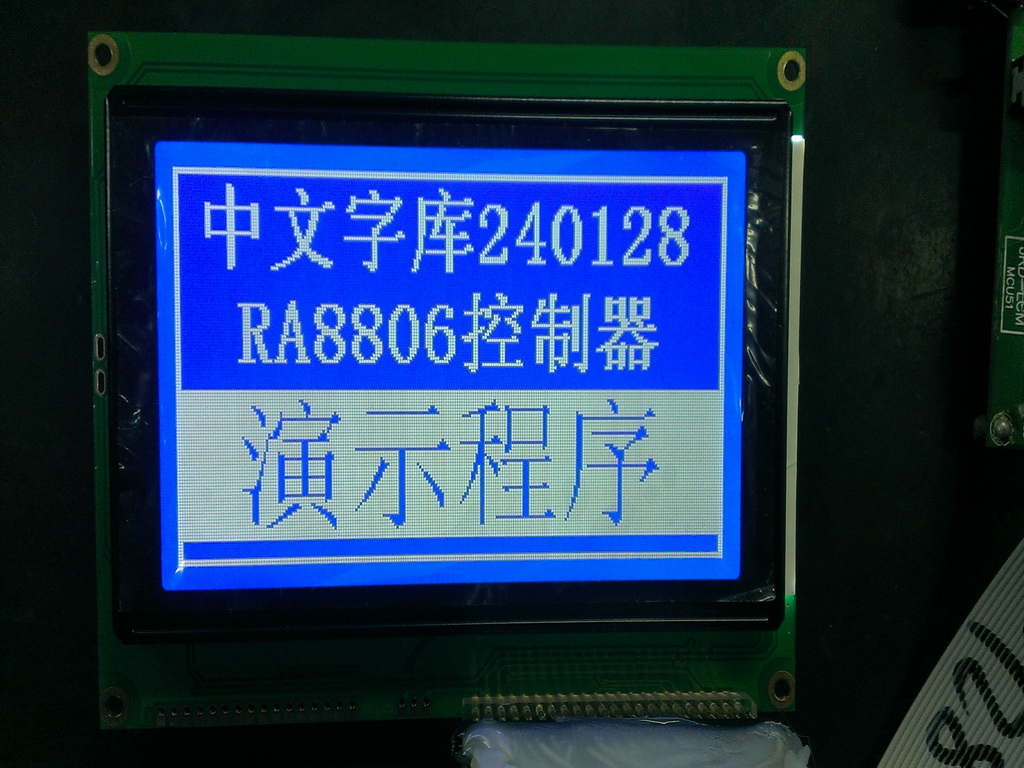

它主要采用动态驱动原理由行驱动—控制器和列驱动器两部分组成了240(列)×128(行)的全点阵液晶显示，编程模式简洁方便。采用了SUMSUNG公司SMT的封装方式，抗干扰功能设计，性能稳定.
•内建7602个常用简体字库，国家标准GB码字库；
•内建对比度调节电路，可软件设置对比度；
•内建多组半宽字符(ASCII码)，方便编程；
•内建粗体字型和行距设定；
•提供显示屏幕水平卷动和垂直拖动功能；
•提供单个字符反白显示和N行反白显示；
•提供简单4级灰度显示功能；
•提供中英文对齐/不对齐功能；
其他特性
1.可根据客户要求工作电压为+3V或+5V,自带驱动LCD所需的负电压,
2.与CPU接口采用5条位控制总线和8位并行数据总线输入输出，可适配Intel8080时序或者M6800时序；
3.内部有显示数据锁存器；
4.简单的操作指令，每个指令为一个寄存器，写入数值即相当于指令输入。
5.LCD配有黄底黑字,兰底白字,黑底金字，黑底白字及白底黑字(FSTN宽视角加补偿膜)高对比度.适应低温,室外等环境中使用!
6.注重加强了抗干扰功能设计！
外形尺寸(WxHxT)mm 144.0x104.0x13.5 驱动电压(V) +5.0/3.3V
视域尺寸(WxHxT)mm 104.0x64.0 工作温度(oC) -20~+70
显示模块 黄绿/蓝膜/灰模 存储温度(oC) -30~+80
背光模块 黄绿光/白光 模块封装 SMT
用8803/8806控制
